TBR系列行星减速机

TBR系列行星减速机TBR140双级

TBR直角安装的行星减速机,带有锥齿换向机构，可实现直角输出。设计简洁，性能可靠，极具性价比。锥齿副渗碳处理，硬度达HRC58，耐磨性优。

样册下载

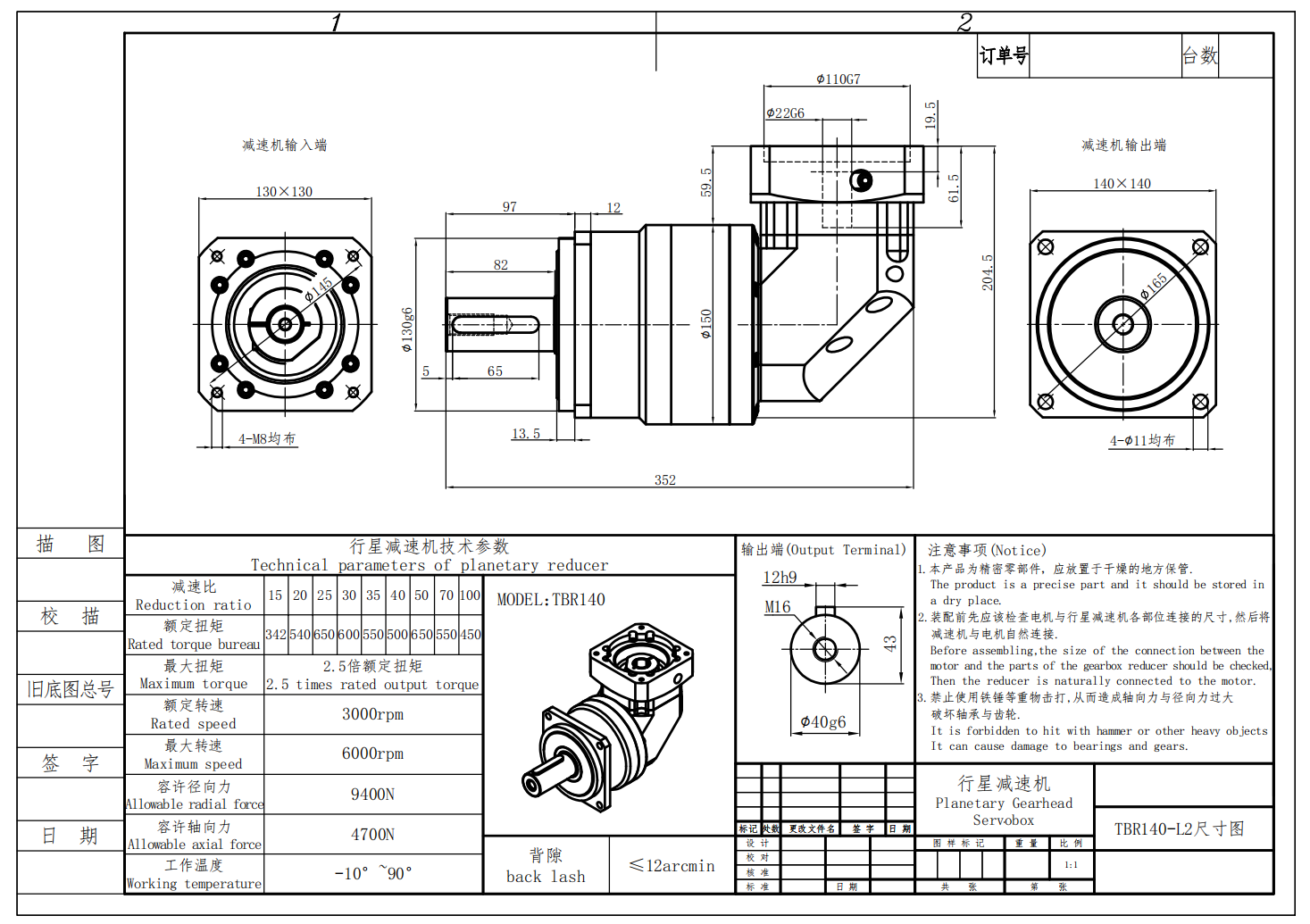

2D图纸
3D下载
TBR140 双级
减速比 i 12 15 20 25 30 35 40 50 70 100
额定输出力矩T2N Nm 242 542 542 650 600 550 542 650 550 450
最大输出力矩T2B Nm 2.5倍额定输出力矩
额定输入转速n1 rpm 3000
最大输入转速n1b rpm 6000
精密背隙P1 arcmin ≤6
标准背隙P2 arcmin ≤8
容许径向力F2rB² N 9400
容许轴向力F2aB² N 4700
平均使用寿命 hr 20000*
效率η % ≥97%
重量 kg 31
使用温度 °C .-30°C～+90°C
润滑 合成润滑油脂
转动惯量j1 kg.cm² 2.71 2.71 2.71 2.57 2.57 2.62 2.57 2.57 0.44 0.44
防护等级 IP65
安装方向 任意方向
噪音值（n1=3000rpm) dB ≤58
